Vertex Laser Geo2激光超聲波定位測高測距儀

一、儀器介紹

為了更加適應森林和野外測量的特殊要求，瑞典HAGLFOF公司新推出了升級款的激光超聲波測高測距儀Vertex Laser Geo 2，該儀器是一款集激光與超聲波技術于一體的手持式高精度遠程測距儀。該設備采用先進的多傳感器融合技術，具備高度可編程性，為用戶提供豐富多樣的測量功能和應用可能。Vertex Laser Geo 2 以其無與倫比的高度和距離測量能力而脫穎而出，并以創新的方式繪制、處理和存儲森林和田野數據。其突破性的多距離多高度直徑測量功能尤為出眾。。無無論您是在使用高精度激光進行遠距離測量，還是在茂密灌木叢中使用超聲波進行短距測量，Vertex Laser Geo 2都能完美應對。內置的傾角傳感器和電子羅盤確保精確的3D測量結果。測量數據可通過內置平視顯示器與外接圖形顯示屏便捷查看

二、儀器特點

長距離精度： 高精度激光技術，用于長距離精確測量。

先進的 3D 測量：集成的傾斜和指南針傳感器可確保精確的 3D 數據。

用戶友好的顯示器：在集成的平視顯示器和外部圖形顯示器中查看結果。

三、需求定制

Vertex Laser Geo 2 儀器具有先進的平臺，允許您下載和安裝根據您的要求量身定制的新應用程序。此外，我們可以根據您的特定偏好創建自定義應用程序。交付時，該儀器包括一個預裝的標準應用程序，該應用程序提供與其前身 VL Geo 相同的功能，以及增強功能和新功能，如遠程測量直徑。

四、儀器功能

距離：激光與超聲波測距
高度測量
3D矢量測量
路徑追蹤
目標定位
角度測量
高差測量
通視測量
最小距離測量
地理坐標
電子羅盤

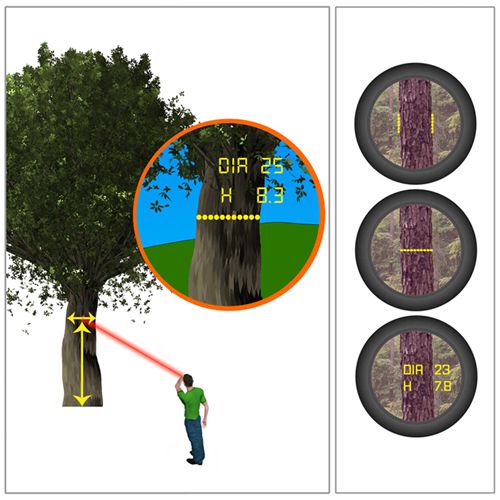

遠程直徑測量
存儲至內存

技術規格：

1、主機參數：

外形尺寸: 93×63×72mm

重量：243g（包括電池）

電池：可充電鋰離子 3.7V，內置，約 2000 次測量。 充電時間3.5 小時。

USB mini B接口壁式充電器110/220AC/5VDC； 車載充電器適配器 12VDC。 電纜 USB mini B 公頭/USB A 型公頭，0.5m。消耗0.9W

工作溫度范圍: -20℃～45℃

數據通訊口: IR、USB 2.0/SSD 磁盤。雙模藍牙 BR/EDR。低功耗藍牙 V4.2 （LE） 和 Classic 連接。SPP （串行配置文件），密碼 1234。

顯示單位：英尺／米切換

屏幕：外部圖形 LCD 100x60 像素。內部 （HUD） 平視顯示器

防護等級：MIL-STD-810E。外殼框架材料玻璃填充聚碳酸酯，IP67，NEMA6，激光等級 1,7 毫米（FDA，CFR21），1 米等級（IEC 60825-1：2001）。

數據格式：Nmea or Ascii. IR, Bluetooth.

文件格式：CSV and KML

存儲容量：2000，非易丟失性

目鏡：點瞄準 1 倍放大倍率和 （HUD） 平視顯示器。

2、測量參數：

面積：0-5000m2

羅盤：0°～360°，分辨率 0,1?，精度 <1.5 RSME?

角度：-90°～90°，分辨率：0.1°，測量精度：0.1°

測量高度：0～999.9m，分辨率：0.1m

GPS：33通道，多衛星支持，精度小于2.5m，速度 0.1m/s 內置自生軌道預測，內置干擾消除 衛星位置預測長達 3 天

3、激光模式

測量距離：46cm～700m（具體看目標反光情況）

激光距離 46cm

距離精度4cm

分辨率0.1m

4、超聲波模式

直線距離：大于30m

360o收發器的距離：大于20m

距離測量分辨率：0.01m

距離測量精確度: 優于1%

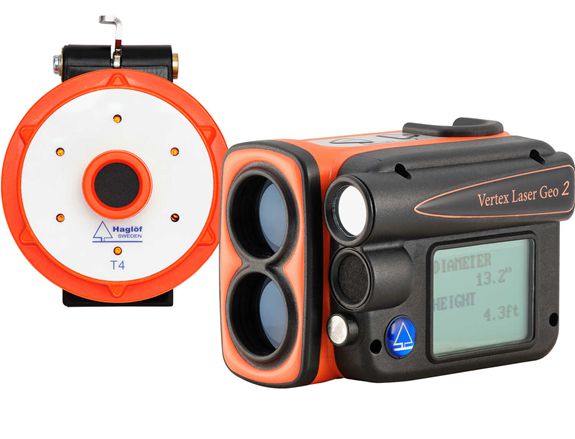

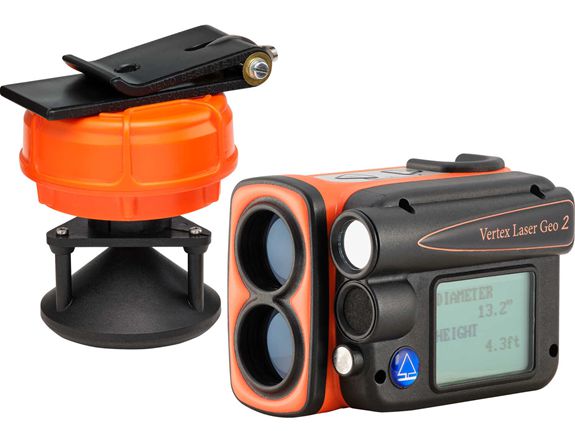

5、T4發射器

尺寸：70mm（直徑）

重量：85g包括電池

電池：５號電池１節

耗電量：9mW

6、定位桿

高度：可伸縮33~140厘米

重量：270克
